AMADA
특징
▶ 새로운 오일을 채용하여 종래 대비 1/10로 오일 양격감,닦아내어야 하는 번거로운 후작업을 경감 시켰습니다.
▶ 소형부품 대응 가능

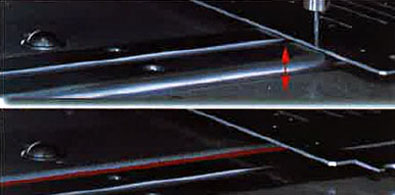

▶ 소재 받침을 상하로 이동시켜 이동시 흠집 경감
▶ 도형 데이터, NC데이터 없는 작업에 대해서는 조이스틱으로 입력대응
▶ [효율적인 가공경로]를 자동프로그래밍, 가공시간 단축을 모합니다.
▶ 작업시트의 수량파알이 가능하며, 작업 중지 등의 실수를 방지합니다
 |
특징
 |
 |
|
 |
 |
▶ 새로운 오일을 채용하여 종래 대비 1/10로 오일 양격감,닦아내어야 하는 번거로운 후작업을 경감 시켰습니다.
▶ 소형부품 대응 가능
▶ 소재 받침을 상하로 이동시켜 이동시 흠집 경감
▶ 도형 데이터, NC데이터 없는 작업에 대해서는 조이스틱으로 입력대응
▶ [효율적인 가공경로]를 자동프로그래밍, 가공시간 단축을 모합니다.
▶ 작업시트의 수량파알이 가능하며, 작업 중지 등의 실수를 방지합니다
| 기계 사양 | |
| 가공범위 | X축 0~900mm (리포지션 2700mm) Y축 0~1100mm (티칭 입력시 1020mm) |
| 가공판두께 | KW 0.26 |
| 가공 재질 | KW 0.37 |
| 최대 작업 사이즈 Y측 | KW 0.56 |
| 최대 작업 질량 | mm m/s m |

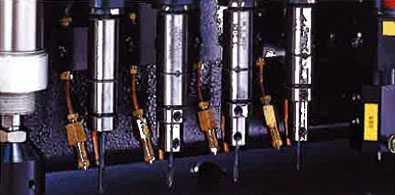

| 탭 축수 | m m/1 |
| 탭 사이즈 | T1, T2 : M2 ~ M5 (SUS 가공시 M2 ~ M5) T3, T4 : M2.5 ~ M6 (SUS 가공시 M2.5 ~ M5) |
| 탭 사이즈 교환방식 | 마스터 스크류 방식(원터치 커플러 방식) |
| 탭 구동방식 | 에어식 메카 텝 |
| 최대 축 이동속도 | 30m/min |
| 위치 결정 정도 | ± 0.15mm |
| 나사 결정 정도 | JIS2 급 |
| 사용 전원 | 3상 AC 200 . 220V ±10% 4KVA |
| 사용 에어 | 0.5MPa (5kgf / cm) 450L / min |
| 기계 치수 | L1915 * W2140 * H1742 mm |
| 기계 질량 | 1050kg |
